Маркировка подшипников: 2RSH, 2Z, ZZ, ZZE и C3

Почему важно сохранить обозначение целиком

В заявке недостаточно написать только «6202» или «подшипник закрытый». Перепишите производителя, цифры, буквы, дефисы и дробную часть обозначения. Так при подборе не потеряются сведения о защите, зазоре и других особенностях исполнения. Совпадение размеров — только начало проверки замены.

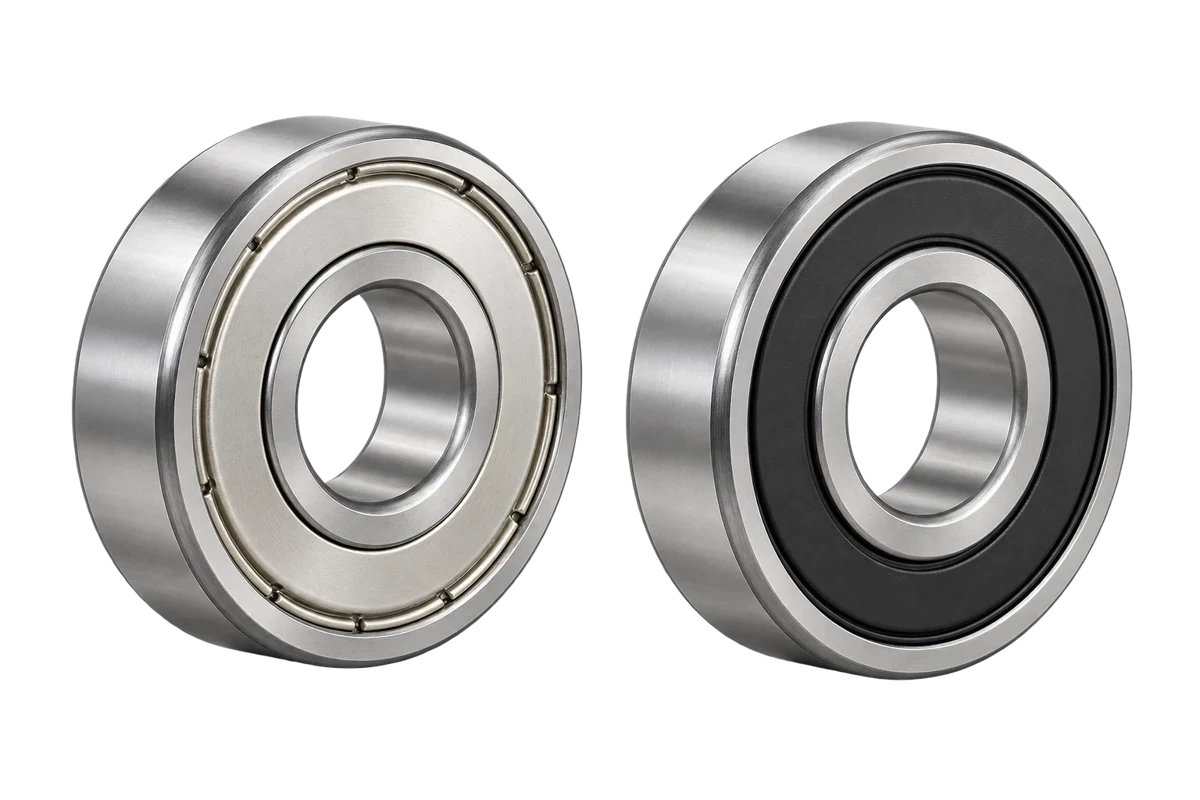

2RSH, 2Z, ZZ и ZZE: защита с двух сторон

Расшифровку нужно брать из каталога той марки, которая указана на изделии. Для радиальных шариковых подшипников производители используют следующие обозначения:

• SKF 2RSH — контактные уплотнения с двух сторон. В справочнике SKF обозначения RSH и 2RSH относятся соответственно к одной и двум сторонам.
• SKF 2Z — защитные шайбы с двух сторон. Обозначение Z относится к одной стороне.
• NTN/SNR ZZ — стальные защитные шайбы с двух сторон.
• NACHI ZZE — две защитные шайбы. Именно так ZZE расшифрован в примере 6204 ZZE C3 P6 официального каталога NACHI.

Эти обозначения описывают защиту подшипника. Они не подтверждают одинаковую смазку, зазор, скоростные характеристики или пригодность для конкретного узла. Не сокращайте SKF 2RSH до 2RS при оформлении заказа: сохраняйте полное обозначение с коробки и изделия.

Что означает C3

C3 — группа радиального внутреннего зазора больше нормального. В таблице SKF нормальная группа обозначена CN или C0. Зазор и защита — разные параметры: в обозначении 6200-2Z/C3 блок 2Z указывает на две защитные шайбы, а C3 — на группу зазора.

C3 не означает «лучше для любого узла». Замену нормального зазора на C3 и обратную замену проверяют по требованиям оборудования. Не добавляйте C3 к заявке только потому, что такие буквы встретились у похожего товара.

Примеры из каталога ФЕРЕНС-ВК

• SKF 6202-2RSH — пример полного обозначения с контактными уплотнениями.
• SKF Explorer 6304-2Z — пример исполнения с двумя защитными шайбами.
• NTN 6206ZZ/2ASU1 — в заявку нужно перенести также часть /2ASU1, не обрезая обозначение до 6206ZZ.
• NACHI 6907ZZE C3 — обозначение защиты ZZE и группа зазора C3 указаны одновременно.

Эти товары приведены для чтения маркировки и не являются перечнем взаимозаменяемых деталей. Цена и доступное количество указаны в соответствующих карточках.

Что сфотографировать перед подбором

1. Этикетку коробки целиком, включая дополнительные строки.
2. Маркировку на кольце и на видимой защитной шайбе или уплотнении.
3. Подшипник с торца и сбоку, чтобы было видно исполнение.
4. Если обозначение читается не полностью — доступные размеры и шильдик оборудования.

Если надписи на коробке и кольце отличаются, передайте оба снимка. Не дописывайте нечитаемые буквы по фотографии похожей детали.

Начать можно с подбора подшипника по маркировке или поиска по размерам d, D и B. Основной ассортимент находится в разделе радиальных шариковых подшипников.

Первоисточники

• SKF — Bearing Handbook for Electric Motors, таблицы обозначений и групп зазора на странице PDF 5.
• NTN/SNR — справочник обозначений подшипников, раздел Suffixes for ball bearings; ZZ также подтверждён в официальной карточке SNR 623ZZC3.
• NACHI — Rolling Contact Bearings, раздел NACHI Rolling Contact Bearing Numbers, пример 6204 ZZE C3 P6.
